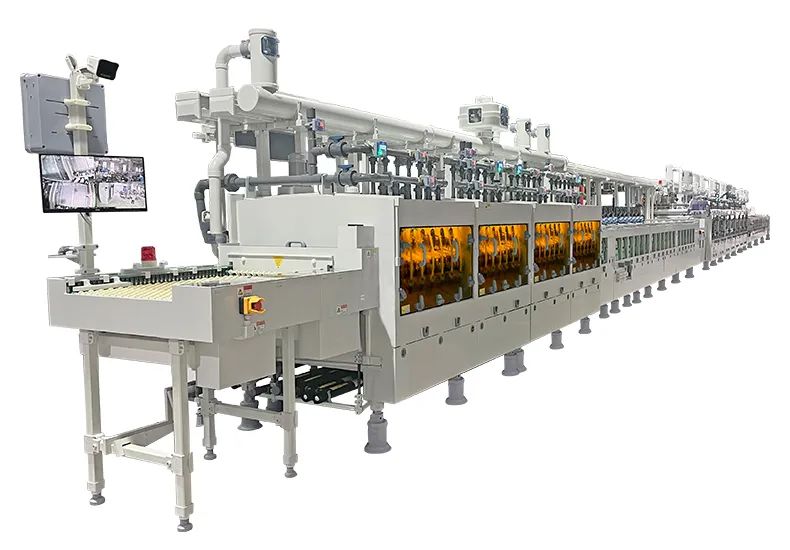

PCB真空蝕刻設備介紹

印制電路板簡稱 PCB（Printed Circuit Board），PCB 基板由導電的銅箔和中間的絕緣隔熱 材料組成，利用網狀的細小線路形成各種電子零組件之間的預定電路連接。PCB 廣泛應用于包括通訊、消費電子、汽車電子、工控、醫療、航空 航天、國防和半導體封裝等領域。

蝕刻工藝：將覆銅箔板表面由化學藥水蝕刻去除不需要的銅導體，留下銅導體形成線路圖形，這種減去法工藝是當前印制電路板加工的主流。

雙興在PCB真空蝕刻設備的 優勢

1、 焊道強度高，彎管不爆裂。雙興通過氬弧焊接工藝，精準控溫，使得焊道飽滿，不漏焊。擁有內整+純氫氣99.999%退火固溶工藝，使得焊管和 焊道強度進一步提高，加工成 U型盤管也不會爆裂 。

2、選用著名鋼廠AOD精煉鋼帶。 選用太鋼、張浦大廠的鋼帶作原料，內壁 足夠光滑，無需內拋即可 快速流通液體 。 耐腐蝕，1000小時鹽霧測試無腐蝕。

3、擁有自己的分條機，14道模具成型 。確保管材外徑公差小于0.05mm ，管材 真圓度公差小于0.05mm。

4、檢測設備齊全、檢測體系完整 。100%渦流探傷(ET)檢測，確保焊管內外壁無缺陷。水下氣密性檢測，每一支管都經過水下壓力10?15公斤的測試，保壓時間15秒，保證到每一支管不出現漏水漏氣的質量問題，嚴格控制產品的密封性。

5、資質榮譽證件齊全。 擁有美國3A，德國TUV，特種設備安全生產許可，ISO三重認證，專精特新，高新技術企業等等眾多證書。

6、5S管理體系，全流程生產體系。 廣東省內工廠面積數一的不銹鋼管大廠，擁有20年與國際接軌的管理生產體系 ，可隨時溯源生產環節。符合眾多上市公司的合作要求。

7、緊急訂單7天內交付，異常問題24小時以內有處理結果。 每一個客戶都有專門的業務經理對接，快速跟進訂單，快速處理售后問題，廣東省內48小時到達現場處理。

雙興在PCB真空蝕刻設備的合作案例

△雙興在PCB真空蝕刻設備內應用位置

雙興與中X，X明，禹X合作，月均供貨180噸不銹鋼工業流體管，用于PCB真空蝕刻設備內各個位置。

得益于雙興不銹 鋼工 業流體管質量好，精度高的優點，PCB真空蝕刻設備對溫度、壓力、時間以及溶液濃度等工藝參數的控制都能完美運行，使蝕刻過程處于最佳狀態。

雙興給中X、禹X供貨的不銹鋼工業流體管參數：

產品標準： ASTM A269、GB/T 12771。

材料要求 ：316l材質。

材料規格 ：19*1.0、32*2.0、40*2.0。

材料工藝 ：外徑公差± 0.1mm，厚度公差±0.03mm，長度公差-0~+10mm 。

生產工藝 ：內整，退火（固溶處理），100%水下氣密檢測，100%ET無損探傷。
